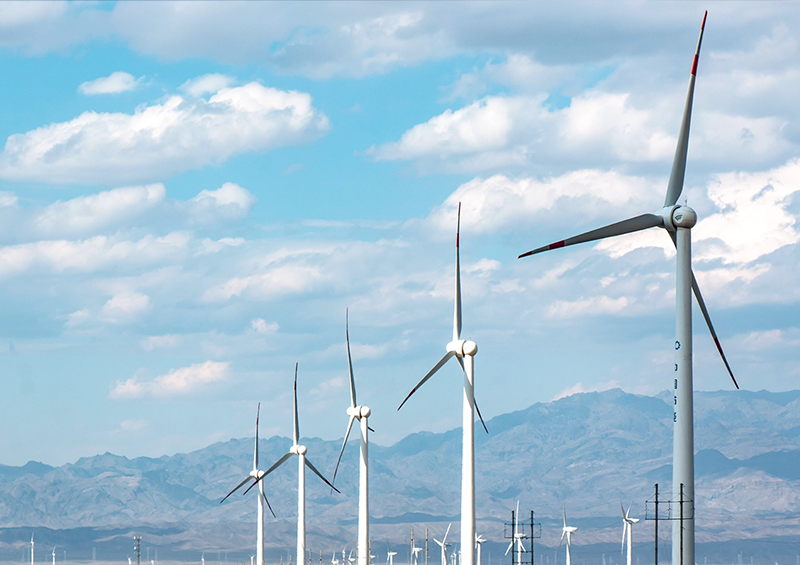

风力发电机通常安装于疾风开阔的海上,丘陵或山脊上,风机所在位置的高度及开阔的地形,导致了风机的雷击次数远高于当地平均地闪密度下的雷击次数。

风力发电机组内部集成了大量的敏感电子电气元件,如果遭受雷击(特别是叶片和发电机贵重部件遭受雷击),除了损失修复期间的电费收入外,还要负担受损部件拆装和维修的巨大费用,因此,预防雷击危害是确保风机安全运行的首要问题。

风力发电系统面临的雷击和电涌电压的风险:

1. 雷击直接击中风机叶片或机舱等位置

2. 风机叶片等位置出现的上行先导

3. 雷电感应产生的电涌过电压(如非直接雷击形成的雷电电磁脉冲LEMP),会导致风机电气和电子系统永久失效。

易造为风力发电提供全面而又高效的雷击防护解决方案,根据 IEC 62305系列标准以及 IEC 61400-24对风机各个特殊部位的保护要求,确定风力发电系统SPD安装和选用,必须要考虑:

1. 雷电防护区域(LPZ0…3);

2. SPD符合的测试电流波形 (8/20μs波形和10/350μs波形);

3. 电压保护水平(SPD的Up值);

4. 供电系统电压及制式(230/400 V 和400/690 V 系统、TN 和 TT 等);

5. 抗谐波干扰等

标准依据

  1. IEC 62305《雷电防护》系列标准
  2. IEC 61312《雷电电磁脉冲的防护》
  3. IEC 61400-24《风力发电系统的防雷》
  4. IEC 61643-11《接至低压配电系统的电涌保护器》
  5. GB 50057《建筑物的防雷设计规范》

相关产品

变浆系统

T2 YSPD-40C-320-R/3PN用于供电系统; YZ HA-24WS用于信号传输的保护.

警示航灯

YSPD-40C-275-R/2P用于供电系统.YZ HA-24WS 用于信号传输的保护。

气象监测仪

YSPD-40C-275-R/2P用于供电系统; YZ  HA-24WS用于信号传输的保护.

机舱控制柜

T2 YSPD-40C-275-R-3P用于 230/400 Vac 供电系统; T3 YSPD-2HD3-30-R用于直流供电系统; YZ系列用于信号线路。

发电机定子侧

YSPD-25D-760-R/3P和YSPD-120B-600-R/1P用于400/690 Vac TNC供电系统。

发电机转子侧

YSPD-25D-760-R-3PN、YSPD-40C-1000-R/1P用于转子侧,可以防止谐波干扰.

塔基控制柜

T2 YSPD-40C-275-R-3P用于 230/400 Vac 供电系统; T3 YSPD-2HD3-30-R用于直流供电系统.YZ系列用于信号线路。

变流器和配电柜

T2 YSPD-25D-760-R/3P和YSPD-25D-760/3PN 用于 400/690 Vac TNC 供电系统。

变压器低压侧

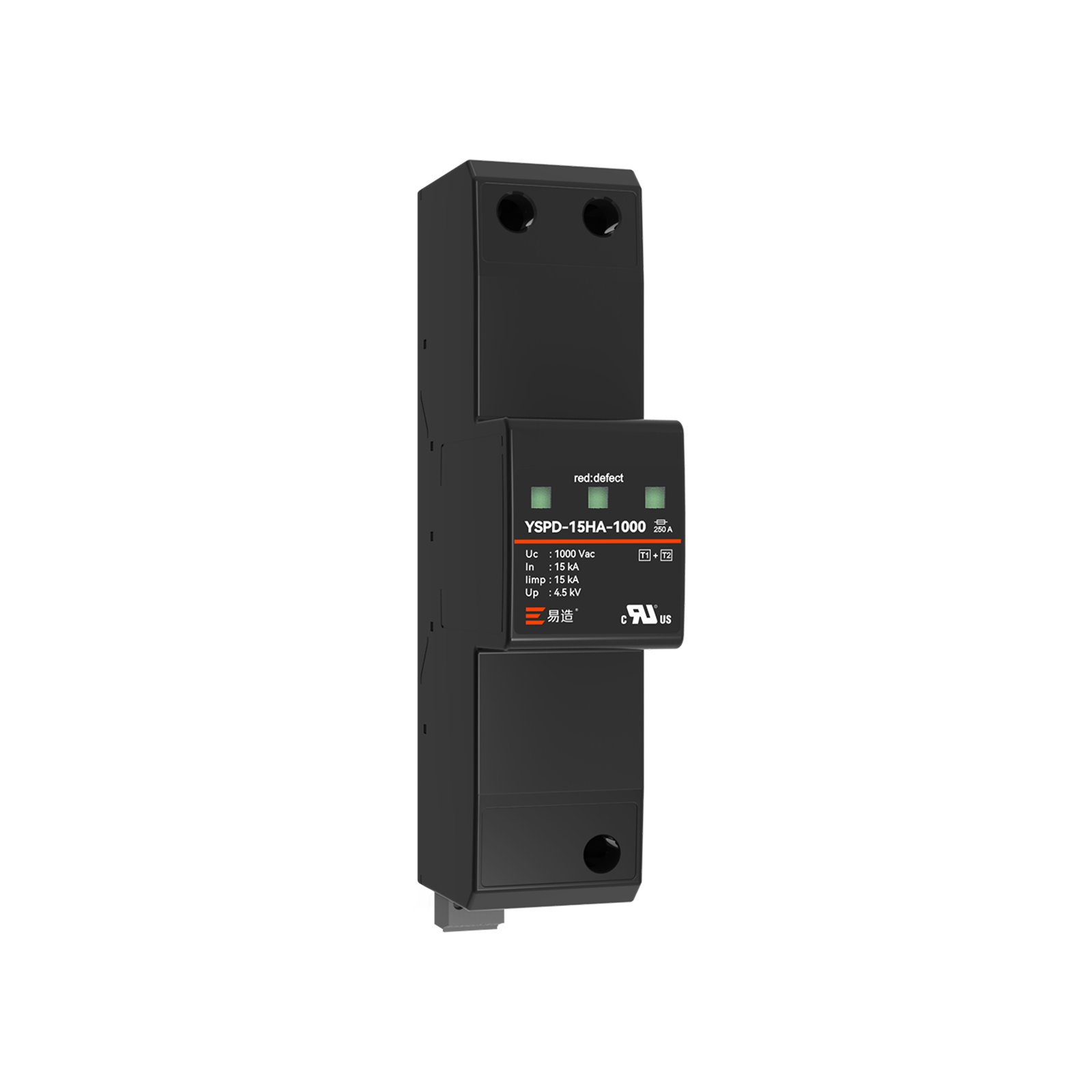

T1 SPD-15HA-1000-R/1P和YSPD-25HA-760-R/1P 用于 690 Vac 和 1000 Vac IT 系统。

未找到结果。
总线系统

YZ HA-5WS和YZ HA-5WS-2用于高频总线或视频传输系统。
