光伏发电系统由光伏电池板、汇流箱、逆变器、配电柜、蓄电池以及相应的总线控制系统等构成。由于耦合面、系统构造和室外特殊安装环境的原因,光伏系统面临着遭受雷击和电涌电压的风险:

1. 由于光伏阵列安装位置的暴露特性,雷电直击风险较高;

2. 雷电直击(对光伏电池板的直击),间接影响(光伏组件,汇流箱,逆变器等电涌影响)对其他线路(信号线路直击或电涌影响);

易造为光伏系统提供全套优质可靠的电涌雷击防护解决方案,在逆变器直流侧、直流配电柜、直流汇流箱、逆变器交流侧以及主配电箱处安装浪涌保护器。

光伏系统电涌保护的选型要点:

1.防击穿能力: 为防止击穿,通流量是SPD的关键参数;

2.脱扣能力: SPD发生故障时及时脱扣可避免燃烧事故,如何确保及时脱扣是SPD设计时必须考虑的问题;

3.灭弧能力: 光伏直流系统中,电压电流的频率是恒定的,不在相位的过零点。相对于交流系统中的SPD,直流系统中的SPD在发生脱扣时,产生的电弧不容易自行熄灭,极易引发SPD的燃烧。无论对于SPD自身还是被保护系统,这都是不允许的,用于光伏的直流SPD自身须具备极高的灭弧能力。

4.抗谐波能力: 交直流逆变器以及非线性负荷等因素都会造成谐波,会导致电压长时间升高至千伏以上,SPD需具备抗谐波能力,确保自身不受损害。

标准依据

1. EN 50539-11《光伏系统应用的电涌保护器》
2. IEC 61643-31《光伏系统应用的电涌保护器》
3. IEC 61643-32《接至光伏系统直流侧的电涌保护器应用及选型》
4. IEC 62305《雷电防护》系列标准
5. IEC 61312《雷电电磁脉冲的防护》
6. IEC 61643-11《接至低压配电系统的电涌保护器》
7. GB 50057《建筑物的防雷设计规范》

相关产品

直流侧:光伏模块

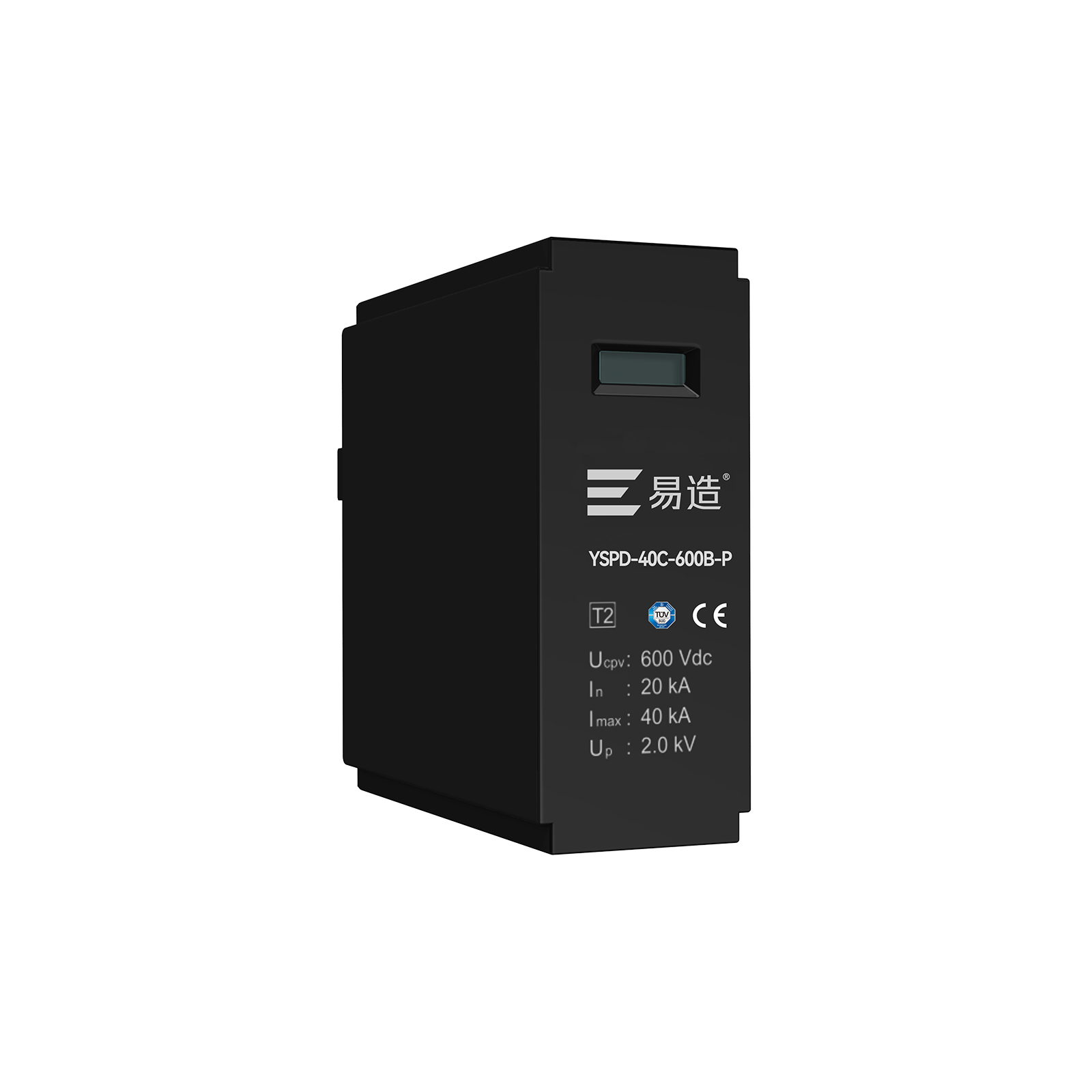

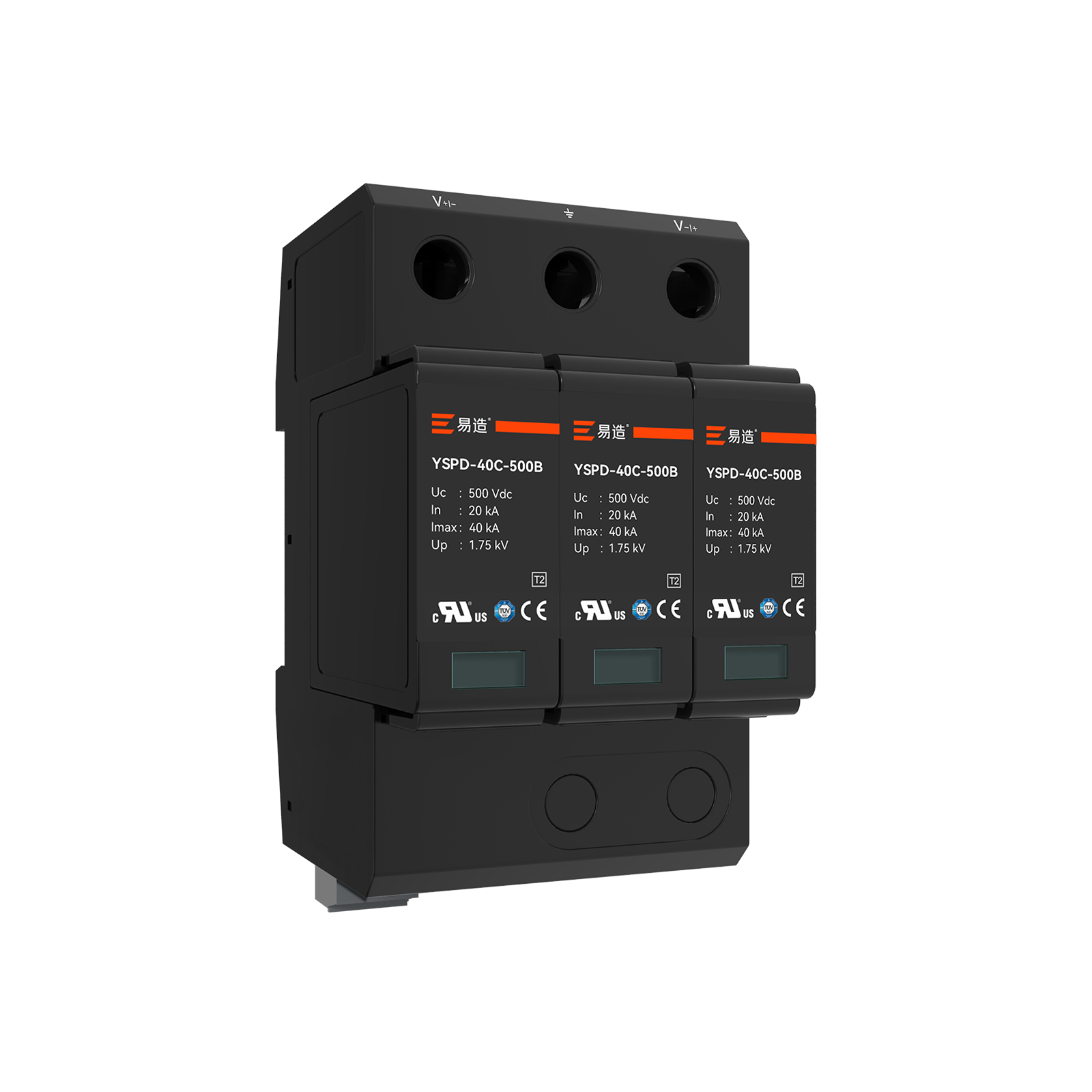

T2 SPD, YSPD系列用于直流汇流箱;T2 YSPD...3P(R) 系列用于交流汇流箱。

直流配电柜

T2 SPD, YSPD系列产品用于直流配电柜。

直流侧:逆变器

导轨式T1+T2或T2 SPD, YSPD系列用于逆变器直流侧,也可以采用PCB板载 YZ~M系列产品。

交流侧:逆变器

YSPD-40C-385G-R/3P用于230/400Vac供电系统; T2 YSPD-25D-760-R/3P用于更高电压的TNC供电系统。

变流侧-配电箱/供电系统

靠近直击雷区域需安装1级交流SPD.可根据供电系统制式(TNC、TT、TNS),选择对应防震可插拔模块化SPD。
